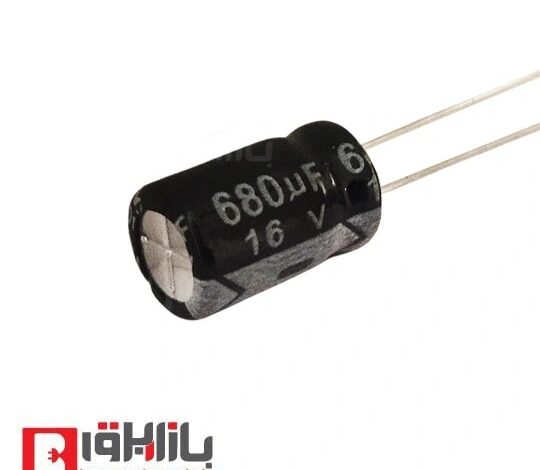

خازن الکترولیتی 680 میکرو فاراد 16 ولت: قطعهای اساسی برای مدارهای ولتاژ پایین
در دنیای الکترونیک، اجرای روان و پایدار بسیاری از مدارهای روزمره، وابسته به قطعاتی است که در پسزمینه و به شکلی مؤثر کار خود را انجام میدهند. خازن الکترولیتی 680 میکرو فاراد 16 ولت یکی از همین قطعات پایه و پرکاربرد است که با قیمتی بسیار مناسب، امکان فیلترینگ، ذخیرهسازی انرژی و تثبیت سیگنال را در طراحیهای متنوع فراهم میآورد.
بررسی مشخصات و ویژگیهای کلیدی
این خازن با ظرفیت 680 میکروفاراد و ولتاژ کاری 16 ولت، در دسته قطعات عمومی با کارایی گسترده قرار میگیرد. طراحی الکترولیتی (قطبی) و ساختار رادیال آن، نصب سریع بر روی بردهای مدار چاپی را امکانپذیر میسازد. از ویژگیهای برجسته آن میتوان به ابعاد بسیار جمعوجور و وزن کم (حدود 1 گرم) اشاره کرد که استفاده از آن را در مدارهای فشرده و دارای محدودیت فضا (مانند بردهای مینیاتوری) ایدهآل میکند. همچنین، عملکرد پایدار آن در ولتاژهای کاری مشخص شده، قابلیت اطمینان مناسبی برای پروژههای غیرپیچیده به ارمغان میآورد.
کاربردهای متداول در پروژههای الکترونیکی
ظرفیت متوسط و ولتاژ استاندارد این خازن، دامنه کاربردی وسیعی برای آن ایجاد کرده است:
- منابع تغذیه کوچک و کمتوان: در خروجی رگولاتورهای ولتاژ (مانند سری 78xx) یا مدارهای یکسوساز ساده، به عنوان فیلتر پایانی برای کاهش ریپل (موج اضافی) ولتاژ خروجی عمل میکند.
- مدارهای دیکاپلینگ (جداسازی) در بردهای دیجیتال: در کنار آیسیهای دیجیتال مانند میکروکنترلرها، برای فراهم کردن جریان لحظهای در هنگام سوییچینگ و جلوگیری از نوسانات ناخواسته در خطوط تغذیه به کار میرود.
- مدارهای صوتی و تقویتکنندههای ساده: در مراحل ابتدایی تقویت یا فیلتر سیگنالهای صوتی، میتواند به عنوان خازن کوپلینگ برای عبور سیگنال AC و مسدود کردن DC مورد استفاده قرار گیرد.
- پروژههای آموزشی و نمونهسازی اولیه (پروتوتایپ): به دلیل قیمت بسیار مقرونبهصرفه و در دسترس بودن، گزینهای محبوب برای آموزش مفاهیم پایه الکترونیک و ساخت مدارهای آزمایشی است.
- تعمیرات لوازم الکترونیکی مصرفی: اغلب به عنوان یک قطعه یدکی عمومی برای جایگزینی خازنهای معیوب با مشخصات مشابه در بردهای دستگاههایی مانند پاورهای کوچک، رادیو و اسباببازیهای الکترونیکی استفاده میشود.
نکات مهم برای انتخاب و استفاده بهینه
برای اطمینان از عملکرد صحیح این خازن، توجه به چند نکته ضروری است:
- رعایت قطبیت: مانند تمام خازنهای الکترولیتی، اتصال صحیح پایه مثبت (+) و منفی (-) حیاتی است. اتصال معکوس میتواند منجر به خرابی فوری قطعه شود.
- در نظر گرفتن حاشیه امنیت ولتاژ: برای مدارهایی که حداکثر ولتاژ 12 ولت دارند، این خازن 16 ولتی گزینه مناسبی است. اگر ولتاژ مدار به 16 ولت نزدیک است، استفاده از خازنی با ولتاژ نامی بالاتر (مانند 25 ولت) ایمنی بیشتری دارد.
- آگاهی از محدودیتهای ظرفیت: ظرفیت 680 میکروفاراد برای نیازهای عمومی فیلترینگ و دیکاپلینگ در مدارهای با جریان کم تا متوسط عالی است. برای کاربردهایی که به ذخیره انرژی بسیار بیشتری نیاز دارند (مانند پشتیبانی از موتورهای کوچک یا روشنایی LED پرقدرت)، ممکن است خازنهای با ظرفیت بالاتر (مانند 1000µF یا 2200µF) مناسبتر باشند.
- توجه به کیفیت ساخت: برای پروژههای مهمتر، خرید از فروشگاههای معتبر که قطعات با کیفیت و تازه را تأمین میکنند، توصیه میشود.
نتیجهگیری
خازن الکترولیتی 680 میکرو فاراد 16 ولت یک جزء ساده، ارزان و فوقالعاده کاربردی در زرادخانه هر علاقهمند، دانشجو یا تعمیرکار الکترونیک است. این قطعه برای رفع نیازهای رایج در طراحی، نمونهسازی و تعمیر، انتخابی منطقی و به صرفه محسوب میشود.
برای مشاهده اطلاعات دقیق، قیمت و خرید این خازن پرکاربرد میتوانید به صفحه محصول در فروشگاه اینترنتی معتبر «بازار برق» مراجعه فرمایید . بازار برق با فراهم آوردن دسترسی آسان به طیف وسیعی از قطعات الکترونیک از جمله این خازن، همراهی مطمئن برای تحقق ایدههای شماست.
